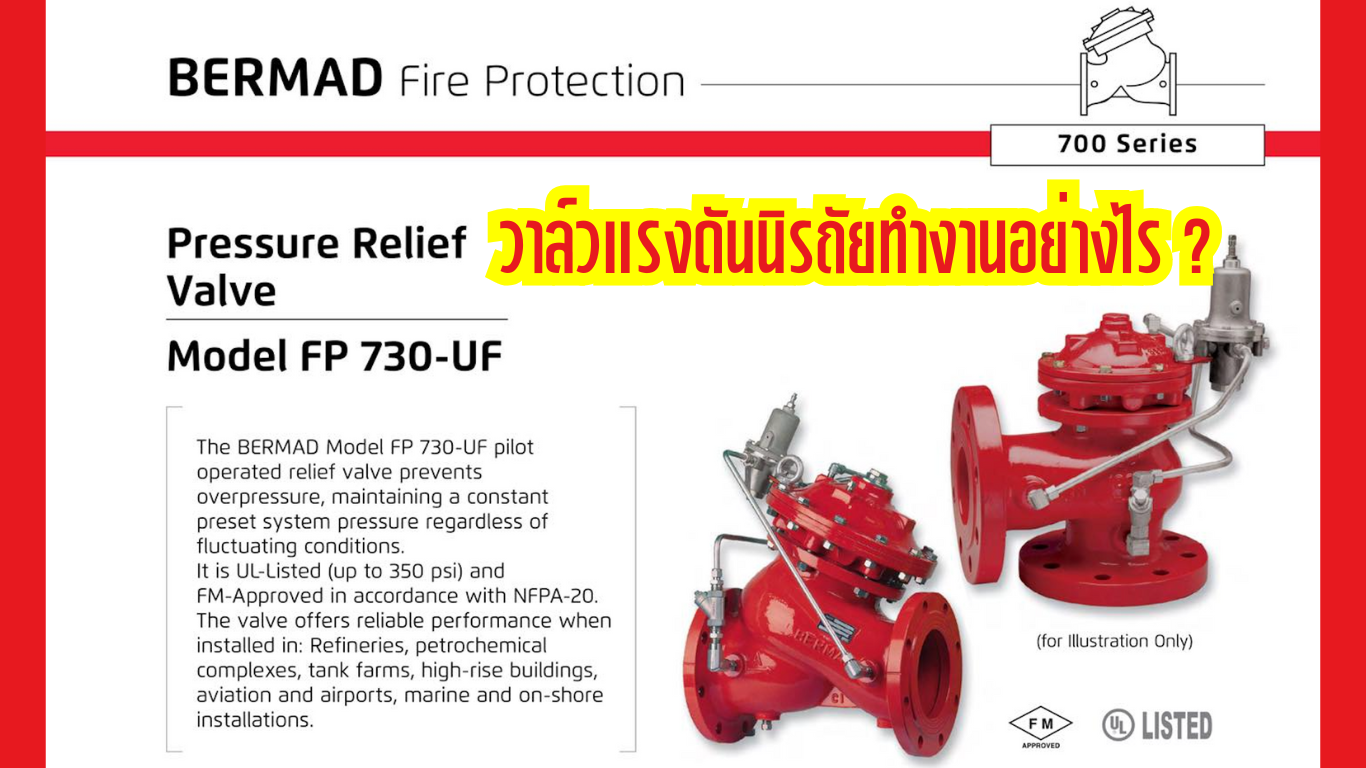

วาล์วแรงดันนิรภัย (Pressure Relief Valve) หรือจะเรียกกันติดปากว่าวาล์วระบายแรงดันอัตโนมัติก็ตาม รายละเอียดเป็นอย่างไรบ้าง วันนี้จะเอาคุณสมบัติของยี่ห้อ Bermad มาแปลให้ได้เข้าใจกันพอสังเขป !!!

…

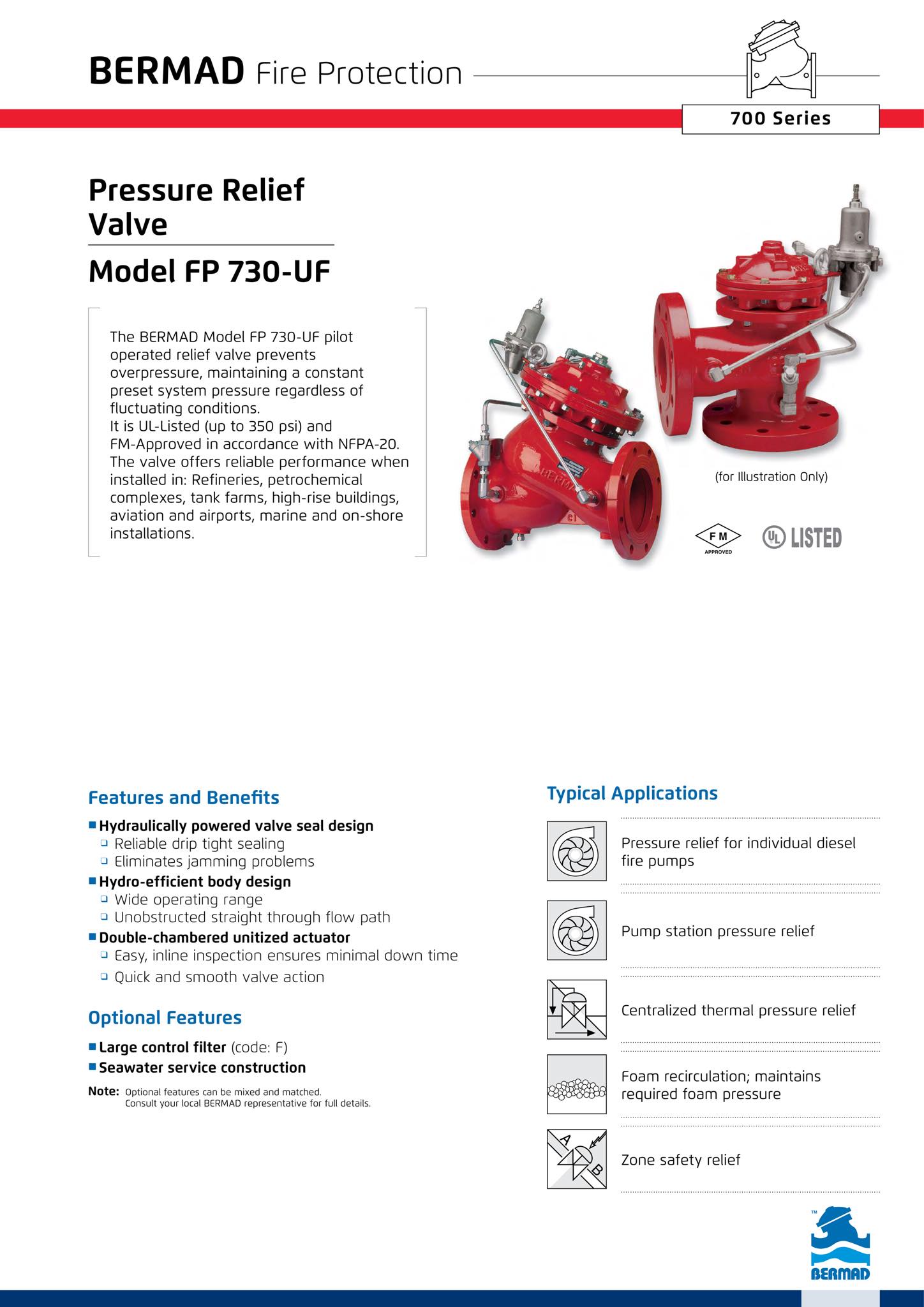

เอกสารหน้าที่ 1

ระบบป้องกันอัคคีภัย BERMAD

รุ่น: FP 730-UF (700 Series)

เป็นระบบวาล์วนิรภัยระดับพรีเมียมที่ถูกออกแบบมาเพื่อการป้องกันอัคคีภัยโดยเฉพาะ ซึ่งเป็นส่วนหนึ่งของตระกูลผลิตภัณฑ์ 700 Series ที่มีความน่าเชื่อถือสูง

วาล์วนิรภัยแรงดัน (Pressure Relief Valve)

วาล์วชนิดนี้ทำหน้าที่เป็นเหมือน "นักเฝ้าระวัง" ที่คอยควบคุมแรงดันในระบบตลอด 24 ชั่วโมง หากแรงดันในระบบสูงเกินกว่าที่กำหนด วาล์วจะทำการเปิดโดยอัตโนมัติเพื่อระบายแรงดันส่วนเกินออก ป้องกันความเสียหายที่อาจเกิดขึ้นกับอุปกรณ์และระบบท่อ

คำอธิบายผลิตภัณฑ์โดยละเอียด

- ระบบการทำงานอัตโนมัติ: วาล์วใช้ระบบนำร่อง (Pilot System) ที่ทำงานเหมือนสมองกล คอยตรวจจับแรงดันและสั่งการวาล์วให้เปิด-ปิดโดยอัตโนมัติ

- การควบคุมแรงดัน: สามารถตั้งค่าแรงดันที่ต้องการได้ล่วงหน้า (Preset) และวาล์วจะรักษาระดับแรงดันให้คงที่โดยอัตโนมัติ แม้ว่าความต้องการใช้น้ำในระบบจะเปลี่ยนแปลง

มาตรฐานความปลอดภัย:

- รองรับแรงดันสูงถึง 350 psi (ประมาณ 24 บาร์)

- ได้รับการรับรองจาก UL (Underwriters Laboratories)

- ผ่านมาตรฐาน FM (Factory Mutual)

- สอดคล้องกับมาตรฐาน NFPA-20 สำหรับระบบดับเพลิง

การใช้งานที่เหมาะสมโดยละเอียด:

1. โรงกลั่นน้ำมัน:

- ป้องกันแรงดันเกินในระบบท่อส่งน้ำมัน

- ควบคุมแรงดันในระบบดับเพลิงประจำโรงกลั่น

- ทนทานต่อสภาพแวดล้อมที่มีสารเคมี

2. โรงงานปิโตรเคมี:

- รองรับการทำงานในพื้นที่อันตราย

- ระบบควบคุมอัตโนมัติลดความเสี่ยงในการปฏิบัติงาน

- มีระบบป้องกันการรั่วซึมพิเศษ

3. ฟาร์มถังเก็บ:

- ควบคุมแรงดันในระบบท่อขนาดใหญ่

- รองรับการทำงานต่อเนื่อง 24 ชั่วโมง

- ระบบตรวจจับแรงดันแม่นยำสูง

4. อาคารสูง:

- รักษาแรงดันน้ำให้เหมาะสมในแต่ละชั้น

- ระบบป้องกันแรงดันกระชากจากปั๊มน้ำ

- ทำงานร่วมกับระบบดับเพลิงอัตโนมัติ

5. สนามบินและศูนย์การบิน:

- ตอบสนองรวดเร็วต่อเหตุฉุกเฉิน

- รองรับระบบดับเพลิงขนาดใหญ่

- ควบคุมแรงดันในระบบโฟมดับเพลิง

6. งานติดตั้งทางทะเลและชายฝั่ง:

- ทนทานต่อการกัดกร่อนของน้ำทะเล

- รองรับการทำงานในสภาพอากาศรุนแรง

- มีระบบป้องกันพิเศษสำหรับสภาพแวดล้อมทางทะเล

คุณสมบัติและประโยชน์โดยละเอียด

1. การออกแบบซีลวาล์วระบบไฮดรอลิก

- การปิดสนิท:

- ใช้แรงดันน้ำในการควบคุมการปิดวาล์ว

- มีระบบซีลคู่เพื่อป้องกันการรั่วซึม

- ปิดสนิทแน่นทุกครั้งแม้ใช้งานเป็นเวลานาน

- การป้องกันการติดขัด:

- มีระบบทำความสะอาดตัวเองขณะทำงาน

- วัสดุพิเศษต้านทานการเกิดตะกรัน

- ออกแบบให้สิ่งสกปรกไหลผ่านได้โดยไม่ติดค้าง

2. การออกแบบตัววาล์วที่มีประสิทธิภาพสูง

- ความสามารถในการปรับใช้:

- รองรับแรงดันตั้งแต่ 14-350 psi

- ทำงานได้ในอุณหภูมิ -29 ถึง 70°C

- ปรับตั้งค่าการทำงานได้หลากหลาย

- การไหลที่มีประสิทธิภาพ:

- ออกแบบทางน้ำแบบ Full Port

- ลดการสูญเสียแรงดันในระบบ

- รองรับอัตราการไหลสูง

3. ระบบขับเคลื่อนแบบสองห้อง

- การตรวจสอบระหว่างใช้งาน:

- มีช่องตรวจสอบสถานะการทำงาน

- ซ่อมบำรุงได้โดยไม่ต้องถอดวาล์ว

- ระบบแจ้งเตือนการทำงานผิดปกติ

- การควบคุมการทำงาน:

- ตอบสนองรวดเร็วต่อการเปลี่ยนแปลงแรงดัน

- ควบคุมการเปิด-ปิดแบบนุ่มนวล

- ลดแรงกระแทกในระบบท่อ

การใช้งานทั่วไปโดยละเอียด

1. ระบบระบายแรงดันสำหรับปั๊มดับเพลิงดีเซล:

- ป้องกันความเสียหายจากแรงดันเกินในปั๊ม

- ควบคุมแรงดันให้เหมาะสมกับการทำงานของปั๊ม

- รองรับการทำงานฉุกเฉิน

2. ระบบระบายแรงดันสำหรับสถานีปั๊ม:

- ควบคุมแรงดันในระบบท่อหลัก

- ป้องกันแรงดันกระชากจากการทำงานของปั๊ม

- รักษาแรงดันให้คงที่ในระบบ

3. ระบบระบายแรงดันความร้อนแบบรวมศูนย์:

- ควบคุมแรงดันในระบบน้ำร้อน

- ป้องกันความเสียหายจากการขยายตัวของน้ำร้อน

- ระบายแรงดันอัตโนมัติเมื่อเกิดความร้อนสูง

4. ระบบหมุนเวียนโฟม:

- รักษาความเข้มข้นของโฟมให้คงที่

- ควบคุมแรงดันในระบบโฟมดับเพลิง

- ป้องกันการเสื่อมสภาพของน้ำยาโฟม

5. ระบบป้องกันความปลอดภัยตามโซน:

- แบ่งการควบคุมแรงดันตามพื้นที่

- ปรับแรงดันให้เหมาะสมกับแต่ละโซน

- ควบคุมการทำงานแยกอิสระแต่ละพื้นที่

คุณสมบัติเพิ่มเติมโดยละเอียด

1. ตัวกรองควบคุมขนาดใหญ่:

- กรองสิ่งสกปรกขนาดใหญ่

- ป้องกันการอุดตันของวาล์ว

- ทำความสะอาดได้โดยไม่ต้องหยุดระบบ

2. ตัวแสดงการไหล:

- แสดงสถานะการทำงานของวาล์ว

- ตรวจสอบการไหลได้จากระยะไกล

- ติดตั้งเพิ่มเติมภายหลังได้

3. โครงสร้างสำหรับน้ำทะเล:

- วัสดุพิเศษต้านทานการกัดกร่อน

- ซีลพิเศษสำหรับน้ำเค็ม

- อายุการใช้งานยาวนานในสภาพแวดล้อมทะเล

หมายเหตุสำคัญ:

- สามารถเลือกติดตั้งคุณสมบัติเพิ่มเติมได้ตามความต้องการ

- ควรปรึกษาผู้เชี่ยวชาญเพื่อเลือกคุณสมบัติที่เหมาะสมกับการใช้งาน

- การติดตั้งและบำรุงรักษาควรดำเนินการโดยช่างผู้ชำนาญการ

- มีบริการหลังการขายและการสนับสนุนทางเทคนิค

เอกสารในหน้าที่ 2

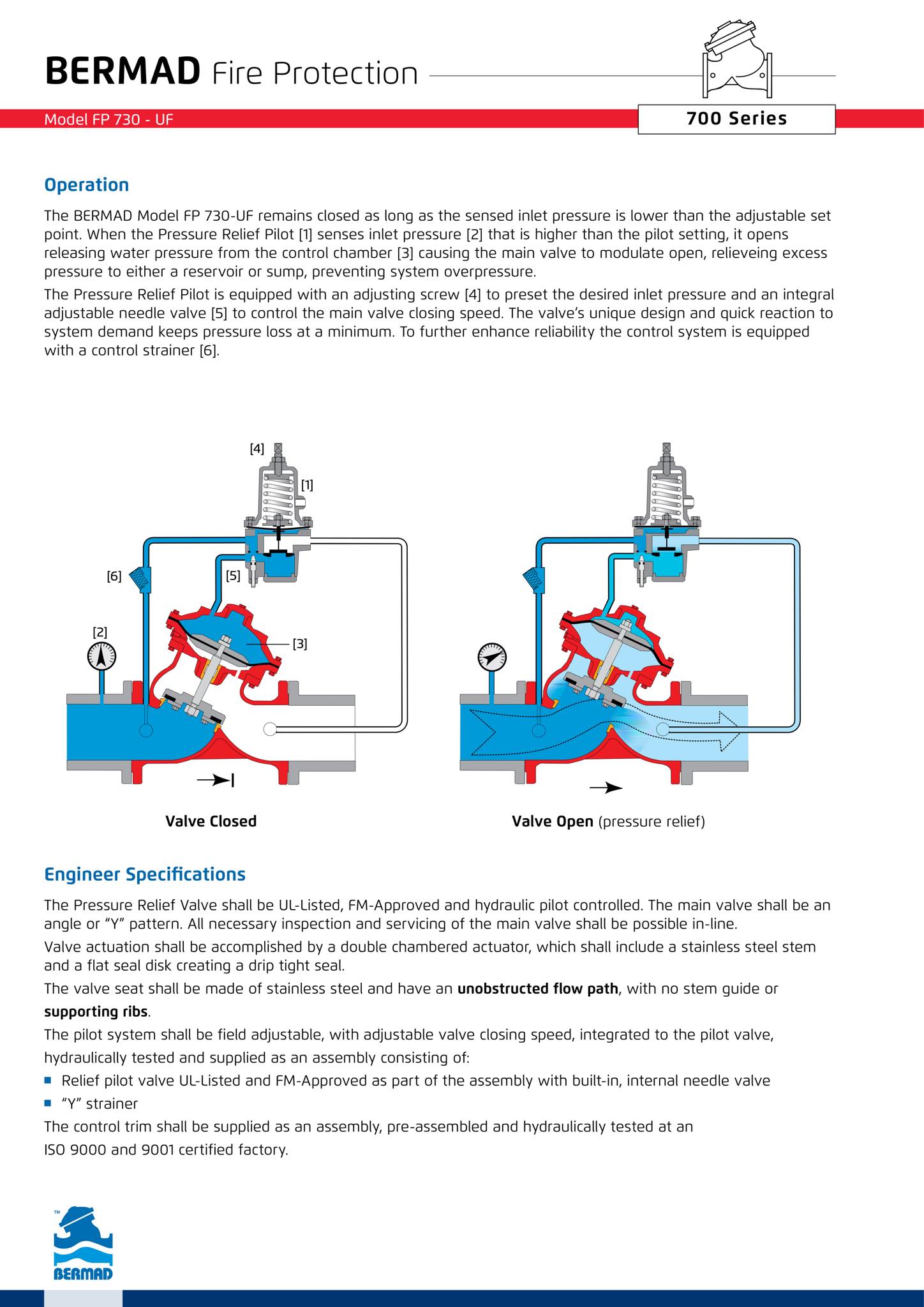

คู่มือทำความเข้าใจวาล์วนิรภัย BERMAD รุ่น FP 730-UF (700 Series) ฉบับละเอียด

1. หลักการทำงานพื้นฐาน (Operation Principles)

การทำงานในสภาวะปกติ (วาล์วปิด)

ระบบตรวจจับแรงดัน:

- วาล์วมี "สมอง" คือระบบนำร่อง [1] ที่คอยเฝ้าระวังแรงดันตลอดเวลา

- เหมือนมีเซ็นเซอร์ [2] ที่คอยวัดแรงดันน้ำที่ไหลเข้ามา

- ถ้าแรงดันยังอยู่ในระดับปกติ วาล์วก็จะปิดสนิทเพื่อให้น้ำไหลไปตามระบบปกติ

การควบคุมการไหล:

- มีห้องควบคุม [3] ทำหน้าที่เหมือน "กล้ามเนื้อ" ของวาล์ว

- เมื่อแรงดันปกติ ห้องควบคุมจะกดวาล์วให้ปิดสนิท

- น้ำจะไหลผ่านระบบตามปกติโดยไม่มีการระบายออก

การทำงานเมื่อเกิดแรงดันเกิน (วาล์วเปิด)

ระบบตรวจจับและตอบสนอง:

- เมื่อแรงดันสูงเกินกว่าที่ตั้งไว้ "สมอง" จะสั่งการทันที

- วาล์วจะเปิดออกโดยอัตโนมัติเพื่อระบายแรงดันส่วนเกิน

- ทำงานเหมือน "วาล์วนิรภัย" ในหม้อต้มน้ำที่ระบายไอน้ำเมื่อแรงดันมากเกินไป

การระบายแรงดัน:

- น้ำส่วนเกินจะถูกนำไปเก็บในที่พักน้ำหรือบ่อพัก

- ระบบจะค่อยๆ ปรับแรงดันให้กลับสู่ระดับปกติ

- เหมือนการ "ปล่อยไอน้ำ" เพื่อไม่ให้หม้อระเบิด

2. ระบบควบคุมพิเศษ (Special Control Systems)

ส่วนประกอบสำคัญและการทำงาน:

1. สกรูปรับแต่งแรงดัน [4]:

หน้าที่หลัก:

- เปรียบเสมือน "ปุ่มปรับระดับ" ที่กำหนดจุดทำงานของวาล์ว

- สามารถตั้งค่าแรงดันที่ต้องการได้อย่างละเอียด

- เหมือนการตั้ง "เกณฑ์" ว่าเมื่อไหร่วาล์วควรทำงาน

การใช้งาน:

- ช่างผู้ชำนาญสามารถปรับตั้งได้ตามความต้องการของระบบ

- มีสเกลบอกระดับแรงดันอย่างชัดเจน

- ควรปรับตั้งโดยผู้เชี่ยวชาญเท่านั้น

2. วาล์วเข็มปรับได้ [5]:

การควบคุมความเร็ว:

- ทำหน้าที่เหมือน "ตัวหน่วง" การปิดของวาล์ว

- ป้องกันการปิดกระแทกที่อาจทำให้เกิดแรงดันกระชาก

- เปรียบเสมือน "โช้คอัพ" ที่ทำให้การปิดนุ่มนวล

ประโยชน์:

- ลดการสึกหรอของอุปกรณ์

- ป้องกันเสียงดังจากการปิดวาล์ว

- ยืดอายุการใช้งานของระบบ

3. ตัวกรองควบคุม [6]:

การทำงาน:

- เหมือน "ตะแกรงกรอง" ที่ดักจับสิ่งสกปรก

- ป้องกันไม่ให้เศษวัสดุเข้าไปทำลายระบบควบคุม

- สามารถถอดล้างทำความสะอาดได้

ความสำคัญ:

- รักษาความแม่นยำในการทำงานของระบบ

- ลดค่าใช้จ่ายในการซ่อมบำรุง

- เพิ่มความน่าเชื่อถือของระบบ

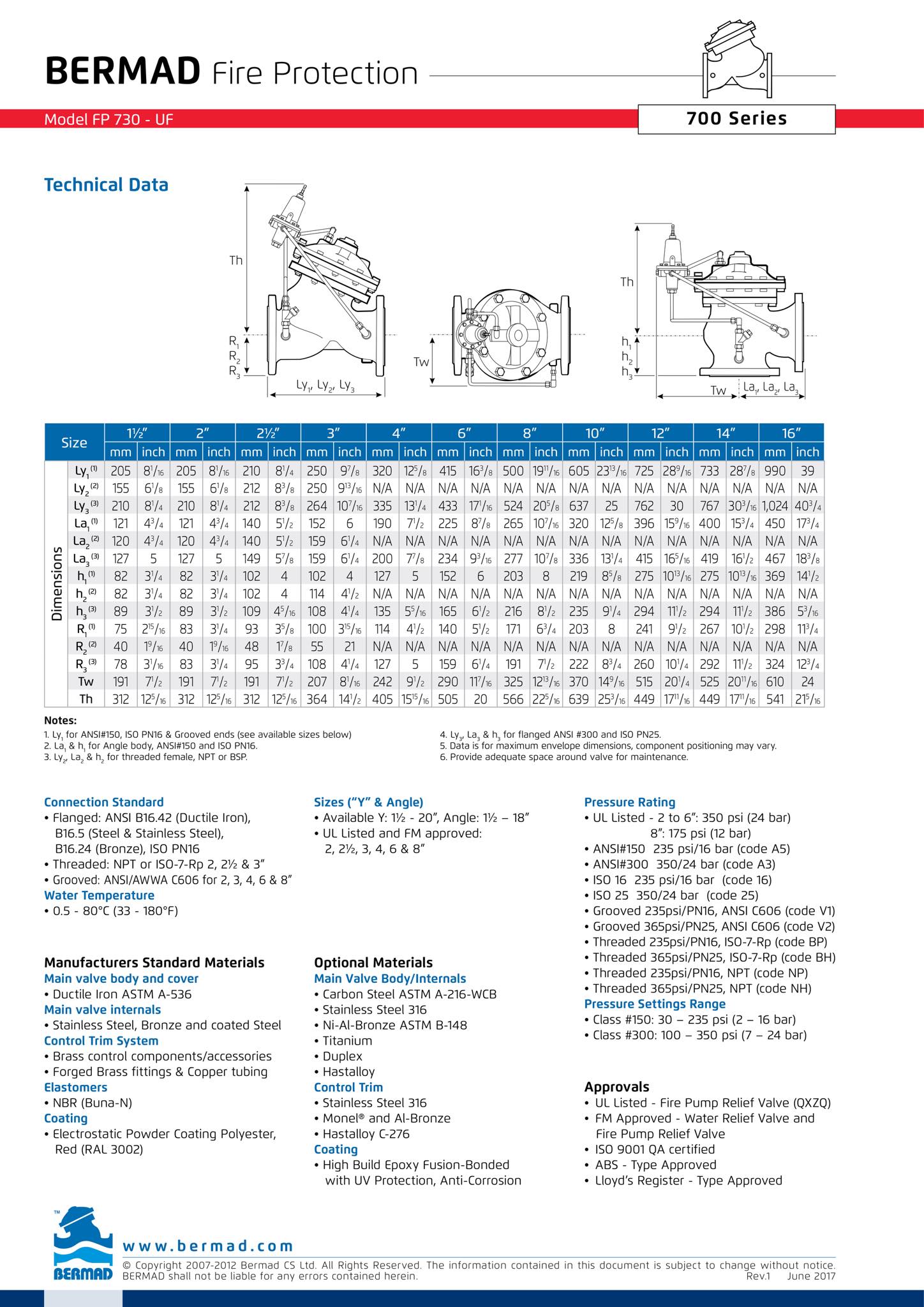

3. ข้อกำหนดทางวิศวกรรมโดยละเอียด

มาตรฐานและการรับรอง:

การรับรองความปลอดภัย:

- มาตรฐาน UL: รับรองความปลอดภัยระดับสากล

- มาตรฐาน FM: รับรองประสิทธิภาพการทำงาน

- เหมาะสำหรับระบบดับเพลิงระดับอุตสาหกรรม

การออกแบบพิเศษ:

- รูปแบบวาล์วมีทั้งแบบมุมและแบบตัว "Y"

- สามารถเลือกใช้ตามพื้นที่ติดตั้ง

- บำรุงรักษาได้โดยไม่ต้องรื้อระบบ

โครงสร้างและวัสดุ:

1. ระบบขับเคลื่อนแบบห้องคู่:

คุณสมบัติ:

- มีห้องควบคุมแรงดัน 2 ห้อง

- ทำงานเสริมกันเพื่อความแม่นยำ

- ตอบสนองรวดเร็วต่อการเปลี่ยนแปลงแรงดัน

ส่วนประกอบ:

- ก้านวาล์วสแตนเลสคุณภาพสูง

- แผ่นซีลพิเศษป้องกันการรั่ว

- ออกแบบให้ทนทานต่อการใช้งานหนัก

2. โครงสร้างที่นั่งวาล์ว:

วัสดุพิเศษ:

- สแตนเลสสตีลเกรดพิเศษ

- ทนต่อการกัดกร่อน

- อายุการใช้งานยาวนาน

การออกแบบ:

- ไม่มีสิ่งกีดขวางทางน้ำ

- ลดการสูญเสียแรงดัน

- ง่ายต่อการทำความสะอาด

การใช้งานและการบำรุงรักษา:

การติดตั้ง:

- ต้องติดตั้งโดยช่างผู้เชี่ยวชาญ

- มีคู่มือการติดตั้งละเอียด

- ทดสอบการทำงานหลังติดตั้ง

การบำรุงรักษา:

- ตรวจสอบประจำปี

- ทำความสะอาดตัวกรองตามกำหนด

- ปรับตั้งค่าแรงดันเมื่อจำเป็น

การรับประกันคุณภาพ:

- ผลิตในโรงงานมาตรฐาน ISO

- ทดสอบทุกชิ้นก่อนส่งมอบ

- มีเอกสารรับรองคุณภาพ

คำแนะนำสำหรับผู้ใช้งาน:

1. ควรศึกษาคู่มือให้เข้าใจก่อนใช้งาน

2. ตรวจสอบการทำงานเป็นประจำ

3. บันทึกค่าแรงดันที่ตั้งไว้

4. แจ้งช่างเมื่อพบความผิดปกติ

5. เก็บเอกสารประกอบไว้อ้างอิง

ข้อควรระวัง:

1. ห้ามปรับแต่งโดยผู้ไม่มีความชำนาญ

2. ระวังการกระแทกที่ตัววาล์ว

3. ไม่ควรใช้งานเกินแรงดันที่กำหนด

4. ต้องมีการบำรุงรักษาตามกำหนด

5. ติดต่อผู้เชี่ยวชาญเมื่อมีปัญหา

เอกสารหน้าที่ 3

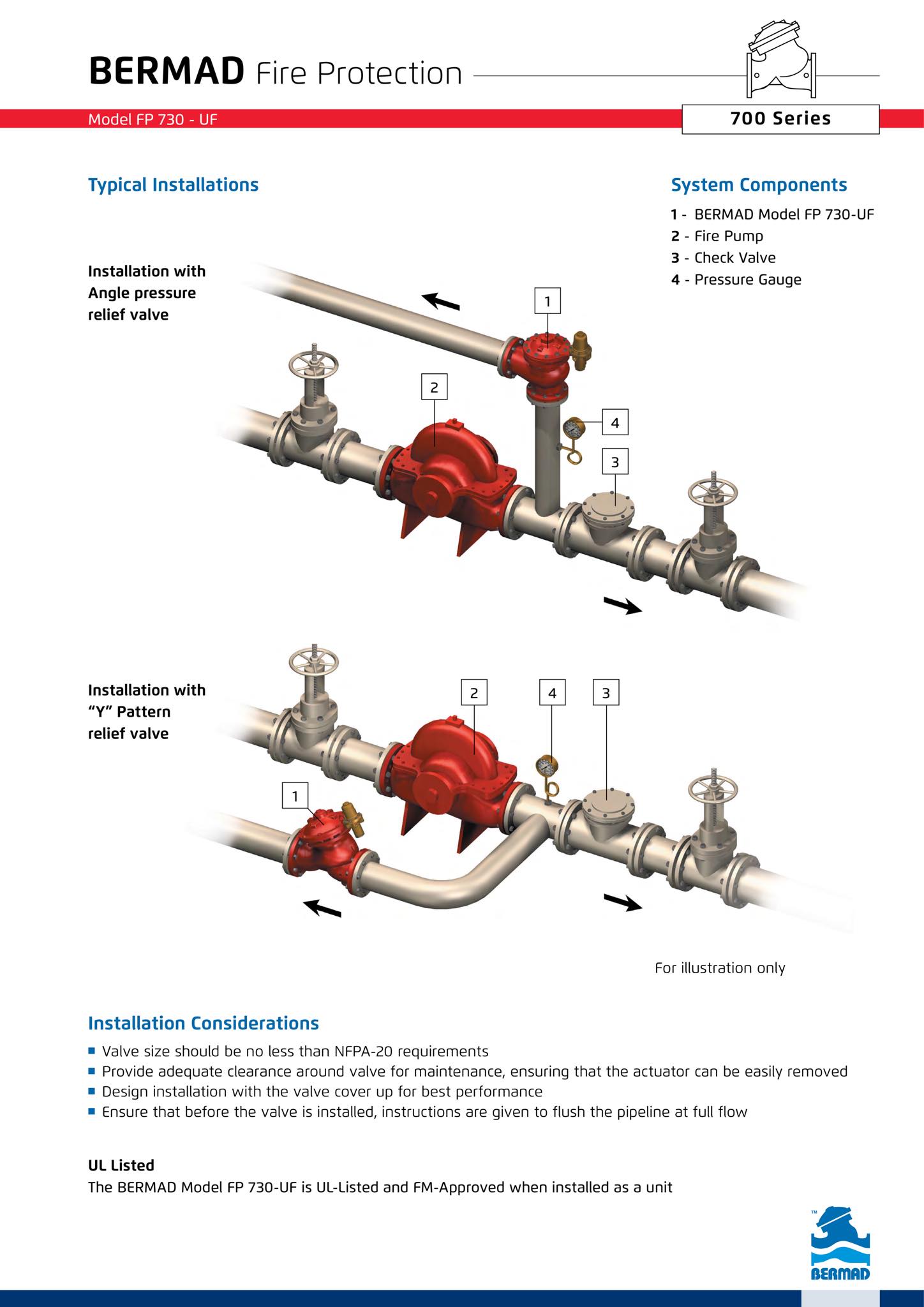

คู่มือการติดตั้งวาล์วนิรภัย BERMAD รุ่น FP 730-UF แบบเข้าใจง่าย

1. รูปแบบการติดตั้งทั่วไป (Typical Installations)

ส่วนประกอบหลักของระบบ:

1. วาล์วนิรภัย BERMAD รุ่น FP 730-UF

- เป็นวาล์วหลักที่ควบคุมแรงดัน

- มีสีแดงเพื่อระบุว่าเป็นอุปกรณ์ดับเพลิง

- ติดตั้งได้ 2 รูปแบบ (แบบมุมและแบบตัว Y)

2. ปั๊มดับเพลิง (Fire Pump)

- เป็นปั๊มหลักที่สร้างแรงดันในระบบ

- มีขนาดใหญ่สีแดง อยู่กลางระบบ

- ทำหน้าที่ส่งน้ำเข้าระบบดับเพลิง

3. วาล์วกันกลับ (Check Valve)

- ป้องกันน้ำไหลย้อนกลับ

- ติดตั้งหลังปั๊มดับเพลิง

- ช่วยรักษาแรงดันในระบบ

4. เกจวัดแรงดัน (Pressure Gauge)

- แสดงค่าแรงดันในระบบ

- ติดตั้งในจุดสำคัญเพื่อตรวจสอบ

- ช่วยในการควบคุมและตรวจสอบระบบ

2. รูปแบบการติดตั้ง 2 แบบ

แบบที่ 1: การติดตั้งแบบมุม (Angle pressure relief valve)

ลักษณะเด่น:

- วาล์วติดตั้งในแนวตั้งฉากกับท่อหลัก

- เหมาะสำหรับพื้นที่จำกัด

- ง่ายต่อการเข้าถึงเพื่อบำรุงรักษา

ข้อดี:

- ประหยัดพื้นที่ติดตั้ง

- ลดการใช้ข้อต่อและอุปกรณ์เสริม

- การไหลของน้ำมีประสิทธิภาพดี

แบบที่ 2: การติดตั้งแบบตัว Y (Y Pattern relief valve)

ลักษณะเด่น:

- วาล์วติดตั้งในแนวขนานกับท่อหลัก

- มีท่อโค้งรูปตัว Y

- เหมาะกับระบบท่อแนวนอน

ข้อดี:

- การกระจายแรงดันดีกว่า

- เหมาะกับพื้นที่ที่มีเพดานต่ำ

- บำรุงรักษาง่าย

3. ข้อควรพิจารณาในการติดตั้ง (Installation Considerations)

3.1. ขนาดวาล์ว:

- ต้องเลือกขนาดตามมาตรฐาน NFPA-20

- ไม่ควรเล็กกว่าที่มาตรฐานกำหนด

- คำนวณตามอัตราการไหลที่ต้องการ

3.2. พื้นที่ในการติดตั้ง:

- ต้องมีพื้นที่ว่างรอบวาล์วเพียงพอ

- สามารถถอดชุดขับเคลื่อนได้สะดวก

- ง่ายต่อการบำรุงรักษา

3.3. ตำแหน่งการติดตั้ง:

- ติดตั้งให้ฝาครอบวาล์วอยู่ด้านบน

- เพื่อประสิทธิภาพการทำงานสูงสุด

- สะดวกต่อการตรวจสอบและซ่อมบำรุง

3.4. การเตรียมระบบท่อ:

- ต้องล้างท่อให้สะอาดก่อนติดตั้ง

- ทดสอบการไหลที่แรงดันเต็มที่

- ตรวจสอบการรั่วซึม

4. การรับรองมาตรฐาน (UL Listed)

- ได้รับการรับรองจาก UL เมื่อติดตั้งเป็นชุด

- ผ่านมาตรฐาน FM-Approved

- รับรองความปลอดภัยระดับสากล

5. คำแนะนำเพิ่มเติมสำหรับการติดตั้ง:

การเตรียมพื้นที่:

1. วัดพื้นที่ให้แน่ใจว่าเพียงพอ

2. ตรวจสอบความแข็งแรงของจุดติดตั้ง

3. เตรียมอุปกรณ์ยึดจับให้พร้อม

ขั้นตอนการติดตั้ง:

1. ทำความสะอาดระบบท่อ

2. ติดตั้งวาล์วตามแบบที่เลือก

3. ติดตั้งอุปกรณ์วัดแรงดัน

4. ทดสอบระบบ

การตรวจสอบหลังติดตั้ง:

1. ตรวจสอบการรั่วซึม

2. ทดสอบการทำงาน

3. ปรับตั้งค่าแรงดัน

4. บันทึกค่าการตั้งไว้อ้างอิง

6. ข้อควรระวัง:

1. ติดตั้งโดยช่างผู้เชี่ยวชาญเท่านั้น

2. ปฏิบัติตามคู่มืออย่างเคร่งครัด

3. ตรวจสอบการรับรองมาตรฐาน

4. บันทึกข้อมูลการติดตั้งให้ครบถ้วน

...

สำหรับผู้ออกแบบและติดตั้งสามารถตัดสินใจเลือกใช้อุปกรณ์ให้ถูกต้องและเป็นไปตามมาตรฐานสำหรับอุปกรณ์ที่ใช้ในระบบดับเพลิง เพื่อความปลอดภัยและมาตรฐานในงานวิศวกรรม นอกจากนี้ยังเป็นการแสดงถึงความเป็นมืออาชีพในงานออกแบบของวิศวกรอัคคีภัยได้อีกทางหนึ่งด้วย

…

>>>

สมเกียรติ์ ประทุมมินทร์

กลุ่มบริษัท เมืองไฟฟ้าวิศวกรรม

…
