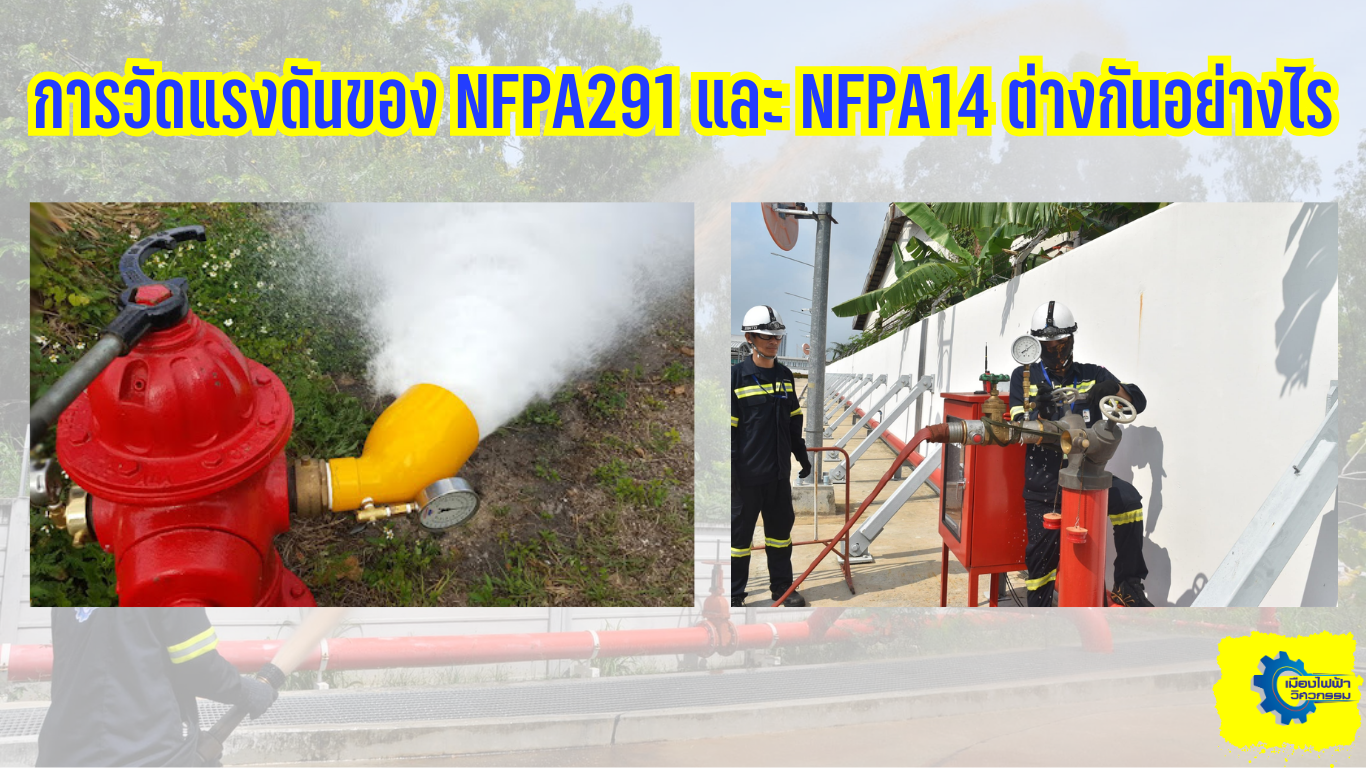

NFPA 291 มาตรฐานสำหรับการวัดอัตตราการไหล จากระบบจ่ายน้ำเพื่อการดับเพลิง แตกต่างอะไรกับมาตรฐานการวัดน้ำที่ไหลออกมาจากหัว Hydrant ในอาคารตาม NFPA14 ?

NFPA291-2025 ในบทที่ 3.3.1 Fire Flow. The flow rate of a water supply, measured at 20 psi (1.4 bar) residual pressure, that is available for firefighting. [1, 2024]

3.3.1 อัตราการไหลของน้ำดับเพลิง (Fire Flow)

อัตราการไหลของน้ำที่มาจากแหล่งจ่ายน้ำ ซึ่งวัดค่าได้ที่แรงดันคงเหลือ (Residual Pressure) 20 ปอนด์ต่อตารางนิ้ว (psi) หรือ 1.4 บาร์ โดยน้ำในอัตรานี้จะต้องพร้อมสำหรับการใช้งานในการดับเพลิง

เราอธิบายเพิ่มเติมได้ว่า :

อัตราการไหลของน้ำ (Flow Rate): หมายถึงปริมาณน้ำที่สามารถไหลผ่านระบบท่อหรืออุปกรณ์ต่างๆ ในช่วงเวลาหนึ่ง ซึ่งในที่นี้หมายถึงปริมาณน้ำที่ใช้สำหรับการดับเพลิง
แรงดันคงเหลือ (Residual Pressure): หมายถึงแรงดันที่ยังคงหลงเหลือในระบบท่อขณะที่มีการใช้น้ำ ซึ่งในมาตรฐานนี้กำหนดไว้ที่ 20 psi หรือ 1.4 บาร์ เพื่อให้มั่นใจว่าการไหลของน้ำยังมีความต่อเนื่องและแรงดันไม่ลดลงจนไม่เพียงพอสำหรับดับเพลิง

สรุปให้เข้าใจง่ายๆ คือ อัตราการไหลของน้ำดับเพลิงนี้หมายถึงปริมาณน้ำที่สามารถจ่ายได้พร้อมใช้สำหรับดับเพลิง ในขณะที่ระบบยังคงมีแรงดันที่เหมาะสมเพื่อรองรับการใช้งานอย่างมีประสิทธิภาพครับ!

แรงดันที่ 20 psi residual pressure ตามมาตรฐาน NFPA291 มันจะไม่ไปแย้งกับ NFPA14 หรือที่บอกว่าจะต้องมีแรงดันคงเหลือขั้นต่ำที่หัวขนาด 2 1/2 นิ้ว ที่ 100 psi ?

คำถามนี้สะท้อนถึงความเข้าใจลึกซึ้งในมาตรฐาน NFPA! แรงดันคงเหลือ 20 psi ใน NFPA 291 และแรงดันขั้นต่ำ 100 psi ที่หัวจ่ายขนาด 2 1/2 นิ้วใน NFPA 14 จริงๆ แล้วไม่ได้ขัดแย้งกัน แต่มีบริบทการใช้งานที่แตกต่างกันตามวัตถุประสงค์ของแต่ละมาตรฐาน ดังนี้:

1. NFPA 291 – Fire Flow Testing

แรงดันคงเหลือ 20 psi ที่กำหนดใน NFPA 291 เป็นค่ามาตรฐานสำหรับการวัดอัตราการไหลของน้ำ (Fire Flow) จากระบบจ่ายน้ำเพื่อการดับเพลิง (เช่น หัวดับเพลิงสาธารณะ)
จุดประสงค์ของแรงดันนี้คือเพื่อวัดปริมาณน้ำที่ระบบสามารถจ่ายได้ขณะมีการใช้งานจริง โดยแรงดัน 20 psi ถือว่าเป็นขั้นต่ำที่ยังสามารถรักษาการไหลของน้ำได้ต่อเนื่องเพียงพอสำหรับการใช้งานในกรณีฉุกเฉิน

2. NFPA 14 – Standpipe Systems

สำหรับ NFPA 14 ซึ่งเกี่ยวข้องกับระบบหัวจ่ายน้ำดับเพลิง (Standpipe Systems) กำหนดแรงดันขั้นต่ำที่หัวจ่ายขนาด 2 1/2 นิ้ว ไว้ที่ 100 psi
จุดประสงค์ของแรงดันนี้คือเพื่อให้มั่นใจว่าแรงดันน้ำที่ปล่อยออกจากหัวจ่ายสามารถสร้างแรงพอที่จะใช้งานได้อย่างมีประสิทธิภาพเมื่อเชื่อมต่อกับสายดับเพลิงและหัวฉีดในพื้นที่เกิดเหตุ
ระบบใน NFPA 14 ต้องออกแบบเพื่อรองรับแรงดันที่สูงกว่า เพราะน้ำในระบบจะต้องถูกสูบขึ้นไปยังชั้นสูงๆ ในอาคารหรือสถานที่ที่มีความซับซ้อนมากกว่าการจ่ายน้ำจากหัวดับเพลิงสาธารณะ

3. การไม่ขัดแย้งกันระหว่างมาตรฐาน

NFPA 291 ใช้แรงดัน 20 psi เป็นค่ามาตรฐานสำหรับการทดสอบการจ่ายน้ำในภาพรวมของระบบจ่ายน้ำ (เช่น ระบบน้ำประปาสำหรับการดับเพลิง) เพื่อวิเคราะห์ความพร้อมของแหล่งน้ำ
NFPA 14 กำหนดแรงดัน 100 psi สำหรับหัวจ่ายน้ำในระบบท่อส่งน้ำดับเพลิง (Standpipe) ซึ่งเป็นระบบเฉพาะสำหรับการใช้งานในอาคารสูงหรือตามข้อกำหนดเฉพาะ

4. ข้อควรระวัง

หากมีการออกแบบระบบที่ครอบคลุมทั้ง NFPA 291 และ NFPA 14 ควรพิจารณาทั้งเรื่องแรงดันที่แหล่งจ่าย (NFPA 291) และแรงดันที่ต้องการ ณ จุดใช้งาน (NFPA 14) โดยอาจต้องเพิ่มอุปกรณ์ เช่น ปั๊มน้ำดับเพลิง (Fire Pump) หรือ แรงดันช่วย (Pressure Booster) เพื่อให้มั่นใจว่าระบบทั้งหมดทำงานได้ตามข้อกำหนดของทั้งสองมาตรฐาน

สรุป

แรงดันคงเหลือ 20 psi ใน NFPA 291 และแรงดันขั้นต่ำ 100 psi ใน NFPA 14 ไม่ได้ขัดแย้งกัน เพราะมีบริบทและจุดประสงค์ที่แตกต่างกัน:

20 psi ใช้เพื่อวัดความสามารถในการจ่ายน้ำของระบบโดยรวม
100 psi เป็นข้อกำหนดสำหรับแรงดันที่หัวจ่ายในระบบ Standpipe เพื่อรองรับการใช้งานที่มีประสิทธิภาพในการดับเพลิง

>>>

สมเกียรติ์ ประทุมมินทร์

กลุ่มบริษัท เมืองไฟฟ้าวิศวกรรม

…
